  • PG52系列行星齿轮箱

    PG52系列行星齿轮箱

    ● 作用在额定扭矩下第一级行星两种材质的寿命相同
    塑料材质一般用于同直径电机
    ● 输入端可以按电机的尺寸合理调节:
    可调尺寸:止口直径Φ25H7,止口深度3,
    电机轴有效长度19(变化齿轮长度成正比)
    可调尺寸:后盖的直径大小
    输出端可以按客户特殊要求特配:
    出轴直径不能超过Φ15,安装凸台不能小于直径Φ32
    输出法兰可为方型

    型号说明:
    产品来源于:http://www.shikemotor.com/products-detail.asp?cpid=27

    性能参数

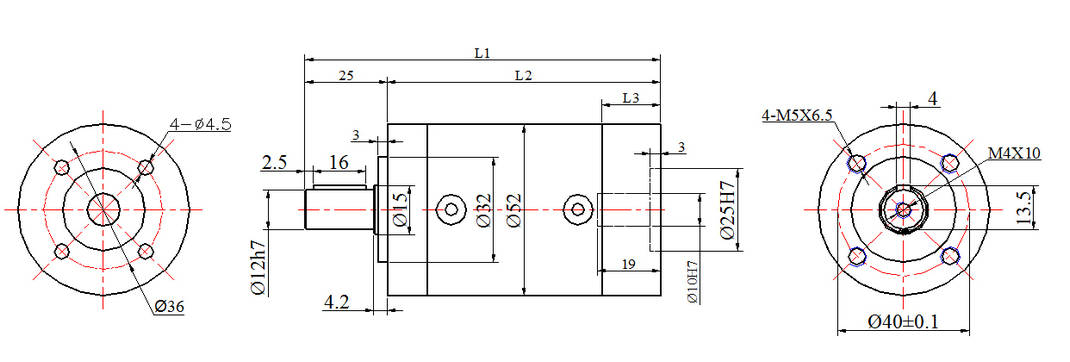

    外形尺寸

    定制说明


    传动级数

    一级传动

    二级传动

    三级传动

    传动效率

                  90%

          81%

                   73%

    最大径向负载

    200N

    320N

    450N

    最大轴向负载

    60N

    100N

    150N

    瞬间承受扭矩

    3倍于额定扭矩

    工作温度

    -10℃到+80℃

    润滑方式

    润滑

    安装方式

    任意安装

    推荐输入转速

    3000RPM

    输入与输出

    同向

    齿轮箱长度L1

    91.4mm

    107.8mm

    124.2mm

    箱体长度L2

    66.4mm

    82.8mm

    99.2mm

    后盖长度L3

    17.7mm



    第一级行星轮材料

    一级传动

    二级传动

    三级传动

    传动扭矩

    塑料POM

    1.2N.M

    4 N.M

    25 N.M

    金属40Cr

    4N.M

    12 N.M

    25 N.M

    噪声

    塑料POM

    45Db(A)

    金属40Cr

    60Db(A)


    速比排列:


    一级传动

    二级传动

    三级传动

    3.65

    13

    49

    188

    5.36

    20

    71

    206

    6.55

    24

    87

    248

    8.63

    31

    105

    272

    29

    115

    281

    35

    128

    303

    43

    154

    370

    46

    157

    399

    56

    169

    489
